建设背景

2015年6月，著名黑客凯文·米特尼克（Kevin Mitnick）演示了通过电缆窃取网络数据到底有多么容易，即使目标对象是光纤网络也能够轻而易举的实现。《网络安全法》第十条 建设、运营网络或者通过网络提供服务，应当依照法律、行政法规的规定和国家标准的强制性要求，采取技术措施和其他必要措施，保障网络安全、稳定运行，有效应对网络安全事件，防范网络违法犯罪活动，维护网络数据的完整性、保密性和可用性。同时，光交箱是通信运营商的重要户外资产，担负着通信网络的测试、跳转、链接、分线等作用，它的安全与正常运转对电信运营商而言至关重要。　随着通信业的快速发展，光交箱的布局总量呈现高速增长趋势。原有电缆、电缆交接箱被光缆、光缆交接箱替代，新增的光通信设施也迅速密布于城乡之间。

目前，市面上传统的光交箱在运营、管理过程中，依旧存在一些问题，给企业管控、光交箱维护带来重重困难。

在此背景下，机柜状态的检测，显得尤为重要；可追溯施工人员信息，方便管理调查，可检测光交箱环境信息。智能机柜锁应运而生。

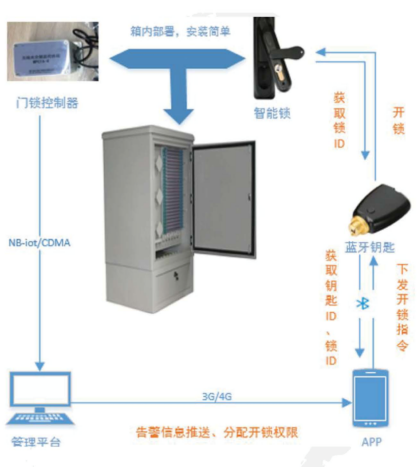

图：智能机柜锁

产品概况

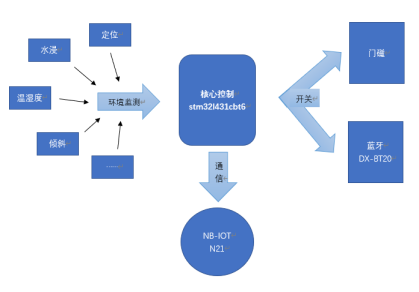

智能机柜锁由智能设备统一管控终端和机柜锁组成，该智能机柜锁通过窄带物联网通信与我公司自主研发的智能设备管控平台和APP进行通信交互，或通过对接不同协议与市场上的其他物联网平台进行对接。机柜锁锁体内置蜂鸣器，可根据现场操作发出不同的鸣响提示；设备加装了各式传感器节点，可对安装现场的环境状况等做出感知判断，也可根据不同的需求增加或替换不同的传感器，并将相关信息上报平台；设备可通过NB-IOT远程开锁和近程蓝牙开锁，省去了钥匙管理的复杂工作。

产品介绍

智能机柜由智能设备统一管控终端、机柜锁和传感器组成，该智能机柜锁通过窄带物联网通信与我公司自主研发的智能设备管控平台和APP进行通信交互，或通过对接不同协议与市场上的其他物联网平台进行对接。机柜锁锁体内置蜂鸣器，可根据现场操作发出不同的鸣响提示；设备加装了门磁传感器、水浸传感器、温湿度等，可对安装现场的环境状况等做出感知判断，也可根据不同的需求增加或替换不同的传感器，并将相关信息上报平台；设备可通过NB-IOT远程开锁和近程蓝牙开锁，省去了钥匙管理的复杂工作。

基本功能

远程授权开锁： 开锁要通过PC端远程授权，与工单相结合，严格管理运维人员的开锁权限。

蓝牙开锁： 在未佩戴钥匙或网络不佳的情况下，可在解除权限后通过手机APP与控制器连接，实现近距离蓝牙开锁。

钥匙开锁： 紧急情况可直接用钥匙开锁。

精准定位： 可对光交箱位置进行实时精确定位，方便运维人员及时到达光交箱所在位置对所出问题进行及时处理。

环境监测： 采用水浸、温湿度、倾斜等多种传感器（可根据实际应用进行选用）对周边环境进行监测，确保光交箱处于正常环境中。传感器种类可根据实际需求选配。

数据上传： 各传感器所测数据可通过NB-IOT实时上报，当光交箱内外环境发生异常时，可向监控中心发出告警，通知运维人员及时处理。

事件储存： 可对开锁、开门、违规操作等进行监测，保留工作记录。

特色功能

超低功耗： 锁身用时唤醒，异常时NB告警。

机械钥匙： 钥匙易保管，不多不杂乱。

环境监测： 高精度的环境监测，可方便对光交设备所处的环境进行实时监测，便于更好的维护光交设备。

防护等级： 防护等级可达IP66

区块链安全技术： 采用区块链安全技术保障了平台的可溯源性。

纸化办公： 智能机柜锁实现由传统化办公向无纸化办公的转变。无纸质化的协同办公相比传统的纸质化办公节约时间，提高办公效率、节约资源，绿色环保、实时传递，信息共享无障碍。

实用性： 本产品体积小，易安装，低功耗，可实现多种状态监测，如是否水浸、内部温湿度监测等，可根据不同的监测需求改换不同类型的报警器。不同传感器功能的报警器均自成一体，稳定性高。

具备良好的扩展性： 开放的、统一的、标准化的系统接口设计，方便与其他系统的对接。保障系统具有良好的扩展性。

正常工作温度范围在-30℃~80℃

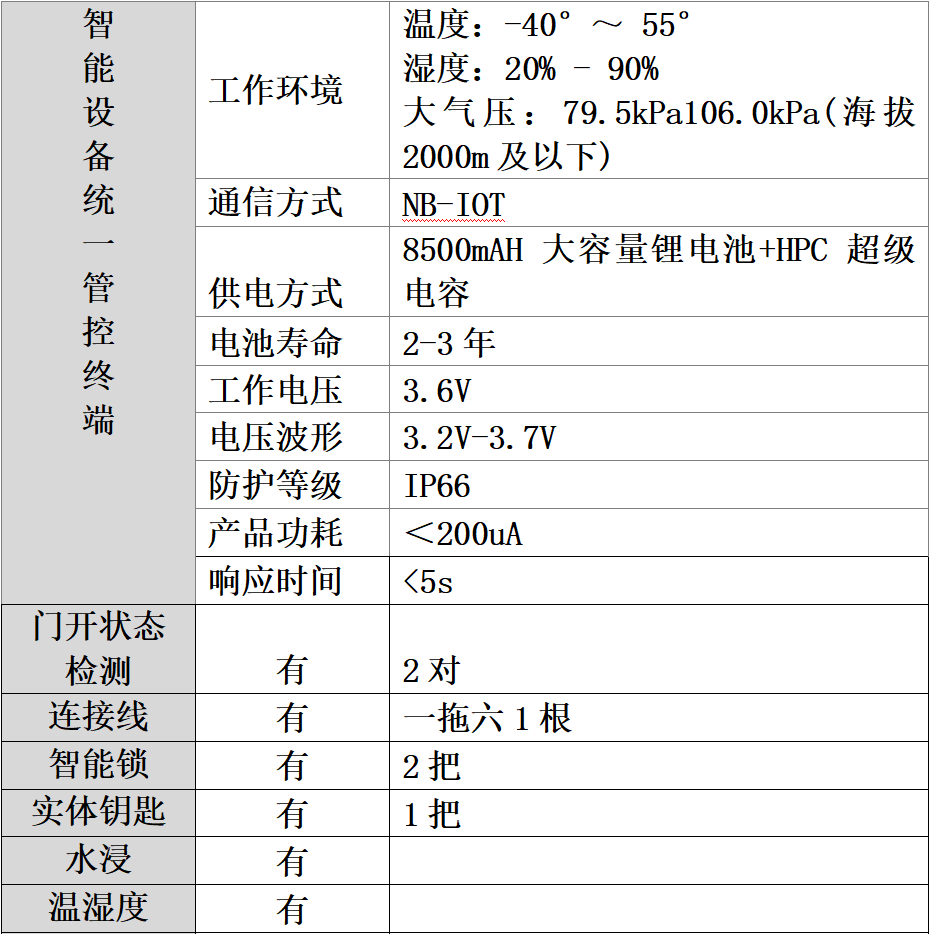

硬件介绍

建设目标建设目标建设目标

（1）工程管理数字门户

工程管理数字门户是工程数据集成和展示的平台，在业务数据积累的基础之上摘录出与工程相关的关键性指标和信息，通过汇总统计后以图表、表格的方式进行数据可视化展现，同时基于BIM+GIS工程全生命周期展现总体和局部项目情况。主要包括建设期工程数据展示和运行维护期数据展示。其中，建设期重要展示工程建设相关的质量、安全、进度、投资、安全监测等数据；运行维护期主要对工程运行维护相关的维修、养护、应急响应、设备运行等进行统计和分析。

（2）工程建设管理

水利工程建设管理在水利工程建设各阶段，协调参建各方完成相关业务办理，积累工程建设过程的各类信息及资料，以使各部门及时掌握水利工程项目的进展，从而提高水利工程建设管理的效率。根据工程建设阶段和类型的不同，又可分为前期管理、招标管理、合同管理、设计管理、进度管理、质量管理、安全管理、视频监控等功能。

前期管理

前期管理主要对项目前期的相关信息进行定义，如项目名称、投资金额等基础信息、参建单位、人员信息等项目组织信息。通过项目相关信息的定义，形成项目的基础数据，为其他各相关功能提供数据支撑。另一方面，该功能还支撑对项目概算信息、投资计划的管理，为项目费用的控制提供数据支撑。

招标管理

招标管理对各个承包合同的招标过程进行记录，收集各方面的资料文件，做到有据可查。 管理招标计划，对分标规划、设备采购计划等进行管理；对承包商和供应商的信息进行登记，记录其基本信息、联系方式、主要业绩、主要技术力量；对各个合同的招标过程信息进行记录，可以记录每个步骤的执行记录、附件信息、各家投标单位的报价信息、最终的中标单位信息等。

合同管理

水利工程合同管理系统从合同拟定、合同评审、合同签订、合同结算、合同支付、合同变更、工程计量、终止和解决争议等全过程纳入科学化、规范化管理，并对合同责任进行界定，对合同执行过程进行分析，对可能发生的风险提前预警，从而提高合同的管理效率和管理质量，全过程跟踪合同执行情况。

设计管理

该模块是以设计文档为核心，建立起BIM、二维、文档及业务系统的多维度数据的融合，通过高效、简洁的使用和BIM数据的展示，实现文档的在线管理、关联、变更、领用等业务。通过对平台上的模型、文档及关联的业务系统数据，实现对大体量BIM、GIS的数据浏览、属性查看与编辑、漫游、剖切、批注、文档关联等；利用平台中结构化处理后的BIM数据，可灵活定义和切换视图，按照不同区域、专业、空间来显示和加载模型。

进度管理

进度管理首先需要将设计模型根据进度展示要求和项目需要划分为转化为进度模型，采用系统仿真技术、数据库技术、控制论等，结合工程施工特点，通过采集工程进度管理数据，集成在进度管理模型上，实时展示工程进展情况，实现对工程施工的实时控制与优化，为施工方案制定与决策提供技术支撑。主要包括计划进度管理、实际进度管理、进度模型、进度分析与预警等。

质量管理

质量管理是将数字化模型融入建设过程中的质量管理流程，包括事前管理、事中质量管理和事后管理。通过事前管理，制定质量计划、控制原材料质量、确定验收标准。事中质量管理主要是项目管理人员通过智能移动端对工程质量数据进行信息采集，并通过4G网络将质量信息实时上传到云平台中，并将信息与云平台的数字模型进行关联，工程质量信息的真实性和及时性。事后管理主要包括信息分析和工程质量信息的共享，将最终的工程质量验收记录、工程报告、抽查、巡视检查、旁站监督记录、工程质量事故处理文件、监理工作报告等信息进行归纳和分析，分析工程质量问题产生的原因，并提出防治措施。

安全管理

安全管理也可从事前、事中、事后三个过程来考虑：事前进行安全教育培训，提前辨识危险源并置于平台模型中；在事中管理时，结合移动网络、工程安全监测、水情水质监测等形成危险源辨识管理及隐患排查治理的动态机制，通过可视化处理形成可辨识的动态安全全景图，并根据发展动态将危险源升级为隐患，并结合具体预案给与多方位的排查指导和事故救援；在事后管理中，利用定位技术和移动网络，自动定位危险源位置，并根据模型绑定信息自动推送应急处理预案。

视频监控

通过WEBAPI实施采集覆盖现场重要位置（如工地大门、材料堆场、生活区、办公区、塔吊/龙门吊、高空作业设备与深基坑等关键危险区、全局区等）的视频监控信息，并与BIM模型建立关联，可以通过模型定位到具体的监控区域。同时，能够在传统视频监控的基础上，对未佩戴安全帽等行为识别、预警，保障施工安全，建设安全行为智能识别体系。

（3）工程运行维护管理

工程运行维护管理是在水利工程管理规范的基础上，通过建立涵盖工程日常作业（包括设备管理、工程巡检、问题上报、维修养护、两票管理、工程检查、工程观测、安全管理等）、健康诊断、运行调度等数据的工程运行管理信息中心，帮助管理单位规划工作任务、按制度规范执行任务、按标准规范评价工作任务。主要包括日常作业、设备管理、工程管理、安全管理、健康诊断、三维漫游巡检、运行调度等功能。

日常作业

日常作业包括对交接班、巡检、工程检查、排班计划、操作票、工作票等进行管理，以及相关设施的使用和针对所发现问题的上报进行流程化管理等其他管理，从传统的线下管理转变为线上管理，并提供查看设备台账、备品备件库存及两票流程监管等功能。

设备管理

设备管理主要针对各工程设备相关信息进行管理，包括设备台账管理、备品备件管理和设备评级管理。设备台账管理主要实现对设备的基础信息、运维维护信息的统一管理；备品备件管理实现对备品备件库存、使用情况等的管理；设备评级管理实现对不同类型的设备的评价。

工程管理

工程管理是在工程检查和观测的基础上，结合工程评级相关办法实现对工程等级评定。其中工程检查支持对检查相关的各类报表统一生成、导出、打印；工程观测用于记录各类工程观测的结果。

运行管理

运行管理，结合闸泵站运行管理规范，对闸泵站日常管理事务进行细致划分、精细管理。形成以值班、巡检、维养、两票管理为核心的运行管理系统模块。细致事务管理，明确责任划分，为工作人员提供便捷的作业工具，为决策者提供管理数据支持，形成完整的运行管理体系。主要包括排班和交接班管理、巡查和养护管理、突发事件响应、操作票管理等。

健康诊断

智能监控与在线诊断分析平台以监测数据关联性分析为核心，为用户提供可视化的数据关联性分析，使用户能够在良好的交互性界面中分析与明确监测数据之间是否有关联以及影响程度。

三维漫游巡检

基于BIM模型，提前预设好巡检路线，管理人员可电脑端进行三维漫游巡检。其中，到达指定巡检位置后，可自动关联巡检设备的运行数据，如视频监控、实时运行数据等。

运行调度

调度管理模块用于调度业务及文件资料管理，为工程站点的工作效率、能量消耗、安全调度以及优化标准提供科学化管理。具体功能包括计划管理（调度计划）、突发事件管理、调度方案管理。

（4）BIM模型管理

BIM模型管理通过BIM技术和物联网技术应用，建立三维信息化设计BIM模型，并基于BIM模型建立项目管控平台，以分项工程为精细化管控对象，以虚拟施工为技术手段，进行项目质量、安全、进度、投资、产值、档案可视化、集成化、协同化管理，推进工艺监测、结构风险监测预警、隐蔽工程数据采集、质量安全检查、远程视频监控等技术在工程建设中的整合应用，为工程运行打下良好基础。BIM模型管理能够对创建的BIM模型进行统一管理和共享，可以对BIM工程模型进行版本和权限的控制，实现远程数据共享，满足不同管理人员BIM应用需求，实现多层级管理；可在后台对构建属性进行扩展，可编辑模型的颜色模板，可在后台查询每个用户的登入、登出操作日志等。

（5）移动应用

APP的主要作用是将门户网站或设备监测的信息发布到手机端，实现流程审批、现场数据采集、数据展示、模型浏览、消息推送、信息查询、定时定位考勤等功能。
